随着全球数据流量呈爆炸式增长，以及人工智能、5G通信、高性能计算等新兴技术的快速发展，传统的电互连技术正面临带宽、功耗和集成密度等方面的瓶颈。在此背景下，硅光子技术作为一种将光电子器件与成熟的CMOS硅基工艺相结合的革命性技术，正成为下一代信息基础设施的关键使能者。其市场趋势不仅深刻影响着数据中心的核心架构，也在向更广阔的应用领域加速渗透。
一、 数据中心：硅光子市场的核心驱动力与主战场
数据中心是当前硅光子器件最主要、最成熟的应用市场，其需求主导着技术发展和产业走向。
- 带宽需求激增与功耗挑战：云计算、超大规模视频流、AI训练与推理等应用对数据中心内部及数据中心间的数据传输速率提出了近乎无止境的要求。800G、1.6T乃至更高速率的光互连已成为必然趋势。与传统的可插拔光模块相比，硅光技术能够实现高密度集成（将激光器、调制器、探测器等集成于单一芯片）、低功耗（单位比特能耗显著降低）和低成本（利用成熟的硅晶圆大规模制造工艺），完美契合了大型云服务商和电信运营商对“更高带宽、更低每比特成本”的极致追求。
- 从可插拔到共封装光学（CPO）的演进：当前，可插拔光模块仍是市场主流。随着速率提升，其电接口的功耗和信号完整性瓶颈日益突出。共封装光学（CPO） 将硅光引擎与交换机ASIC芯片封装在同一基板上，极大缩短了电互连距离，被认为是下一代数据中心互连的终极解决方案。各大芯片巨头和光模块领导者均已在此领域深度布局，CPO的商业化进程将开启硅光子市场的全新增长阶段。
- 技术融合与竞争：硅光子并非唯一路径，III-V族材料（如磷化铟）在激光器等有源器件上仍有性能优势。未来市场将呈现 “硅基混合集成” 为主导的趋势，即利用硅平台实现无源器件和高速调制器/探测器的集成，再通过先进封装技术（如倒装焊、晶圆键合）集成高性能的III-V族光源，实现性能与成本的最佳平衡。
二、 超越数据中心：硅光子技术的多元化应用拓展

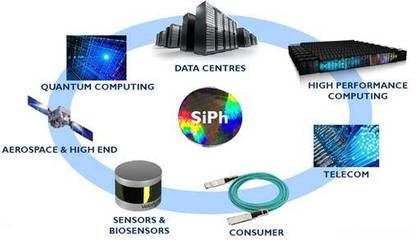

硅光子技术的潜力远不止于数据中心内部的光互连，其低损耗、高带宽、抗电磁干扰及可大规模集成的特性，正推动其在多个前沿领域开花结果。
- 光通信与传感网络：在5G/6G前传、中传和回传网络中，硅光芯片可用于制造小型化、低成本的收发模块，满足基站高密度部署的需求。在光纤到户（FTTH）领域，硅光子也有望降低终端光网络单元的成本。
- 激光雷达（LiDAR）：自动驾驶和机器人感知的核心传感器。硅光子技术能够将复杂的波导、分光器、调制器和探测器阵列集成在芯片上，实现固态化、低成本、高可靠性的光束扫描与控制，是推动LiDAR大规模商用的关键技术路径。
- 医疗与生物传感：硅光芯片可作为高灵敏度的生物传感器平台，利用光与待测物的相互作用（如折射率变化）来检测生物分子、病毒或细胞，具有快速、高通量、可集成化的优势，在即时诊断和生命科学研究中前景广阔。
- 人工智能与量子计算：在AI领域，硅光计算芯片利用光进行线性运算，有望突破传统电子芯片的“内存墙”和功耗限制，为特定AI任务（如神经网络推理）提供超高效能。在量子信息领域，硅光子是构建集成化量子光子处理器和量子通信节点的理想平台之一。
三、 市场趋势与挑战展望
硅光子器件市场呈现出以下核心趋势：
- 技术驱动与需求拉动双轮加速：下游应用（尤其是AI与算力）的迫切需求正倒逼技术快速成熟与成本下降。
- 产业链垂直整合与生态合作并重：从设计软件、晶圆代工、封装测试到系统集成，完整的产业生态正在形成。传统光通信厂商、半导体巨头和新兴初创公司同台竞技与合作。
- 标准化进程至关重要：尤其在CPO等新兴领域，接口、封装、散热等标准的统一将决定技术推广的速度和规模。
面临的挑战同样不容忽视：高性能、低成本且可晶圆级制造的片上光源仍是技术难点；复杂光电芯片的封装、测试成本高昂；以及与传统方案竞争时需要持续证明其规模经济性。
###
硅光子技术正处于从实验室走向大规模商业化的关键拐点。数据中心作为其爆发增长的“第一推动力”，正在重塑全球光互连产业的格局。与此其在激光雷达、传感、AI计算等领域的“多点开花”，预示着硅光子将成为未来信息社会的通用基础技术平台之一。对于计算机信息技术开发而言，深入理解并前瞻布局硅光子技术，不仅关乎下一代硬件基础设施的构建，更可能催生出全新的应用范式与产业机遇。
